UPS의 종류

  • ON-LINE

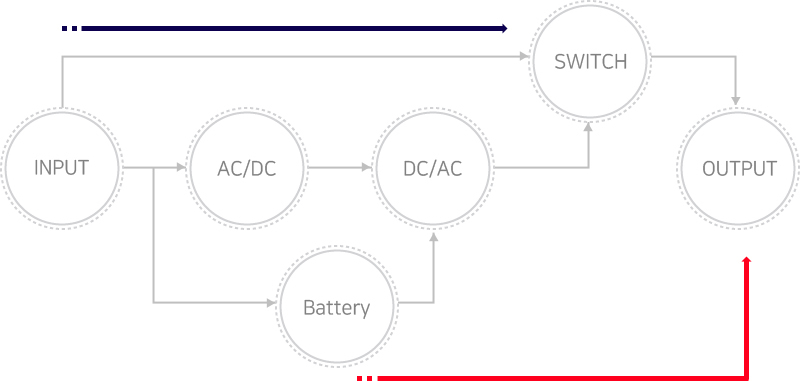

    on-line방식
    • ON-LINE 방식의 특징은 배터리모드로 동작시 절체시간이 없으며 입력전압이 변동되도

      출력전압은 설정한 갑으로 일정하게 출력한다는 것이다. 입력전원에 예민한 부하에 적합한다.

      다만 바이패스 동작시에는 절체시간이 존재한다.

    • 정상운전시 정류부(충전부)를 통하여 베터리에 전원을 공급하는 동시에 인버터를 통하여

      부하에 전원을 공급한다.

  • LINE-interactive

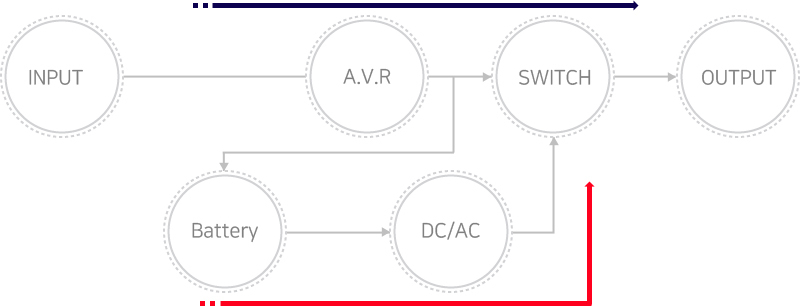

    LINE-interactive방식
    • 병렬보상방식(LINE-INTERACTIVE) 은 OFF LINE과 ON LINE방식 장점만 취한 장비이며

      평상시에는 입력전원을 출력전원으로 공급하지만 전압변동이 일정한 범위를 벗어나면

      A.V.R을 장착하여 고조파 및 서지를 억제하여 출력전압 품질을 올린다

    • 충전은 장비사용시 자동으로 충전부를 통하여 충전한다

  • OFF-LINE

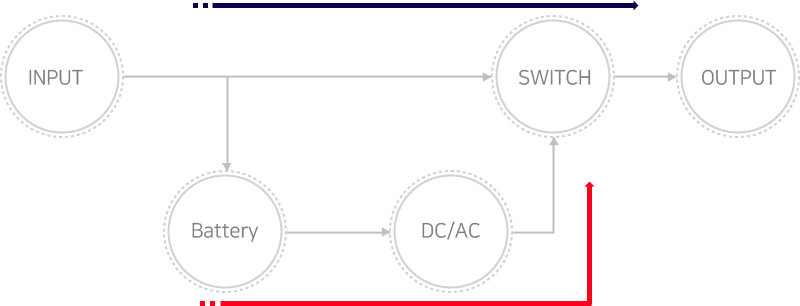

    OFF-LINE방식
    • 정상운전시(파란색화살표) 입력전원은 STATIC SWITCH를 통해 출력(BYPASS)된다.

      이때 정류부(AC/DC CHARGER)를 통해 배터리를 충전한다.

      입력전원이 스위치츨 통해 바로 출력으로 나가기 때문에 입력전원이 변동될 때 출력전원도 마찬가지로 변동한다.

      그래서 전원이 불안정하다면 OFF-LINE방식의 사용은 적합하지 않을 수 있다.

    • 정전또는 입력전원의 이상발생시(빨간색화살표) 입력정원의 절체로 배터리모드로 동작한다.

      이때 절체시간은 약 4~8ms정도로 부하 전원공급에 큰 문제가 생기지 않는다.

    • 또한 OFF-LINE방식 UPS의 출력은 정현파(SINE WAVE)가 아닌 구형파(SQUARE WAVE)이다.

      컴퓨터 또는 일반적인 장비는 구형파가 입력된다 해도 정상적으로 동작하지만

      정현파가 필요한 특수장비에 대해서는 문제가 생길수 있다.
